衝擊試驗機與Charpy衝擊試驗機

適用於測定塑膠和金屬衝擊強度的試驗機

選擇正確的衝擊試驗設備以進行符合標準的測試！
衝擊試驗機有助於測量材料或組件在快速負載和變動溫度下的破壞行為，由於許多日常應用中所使用的材料會承受溫度的波動，且其斷裂或破壞行為也取決於溫度，因此這些材料通常必須在其整個工作溫度範圍內進行測試，這些測試可用於指出材料在何種溫度下以及在何種程度上會變脆。
不論金屬、橡塑膠、紡織纖維等材料，都有適合的衝擊試驗機可選擇，從 50 J到 750 J 都能滿足需求 。

桌上型或落地式機型，並符合 ISO 148-1、EN 10045-2 及 ASTM E23 等國際標準；這些設備適用於夏比 (CHARPY)、懸臂樑 (IZOD) 衝擊彎曲試驗、衝擊拉伸試驗(Impact Tensile)或布魯格 (Brugger) 試驗。

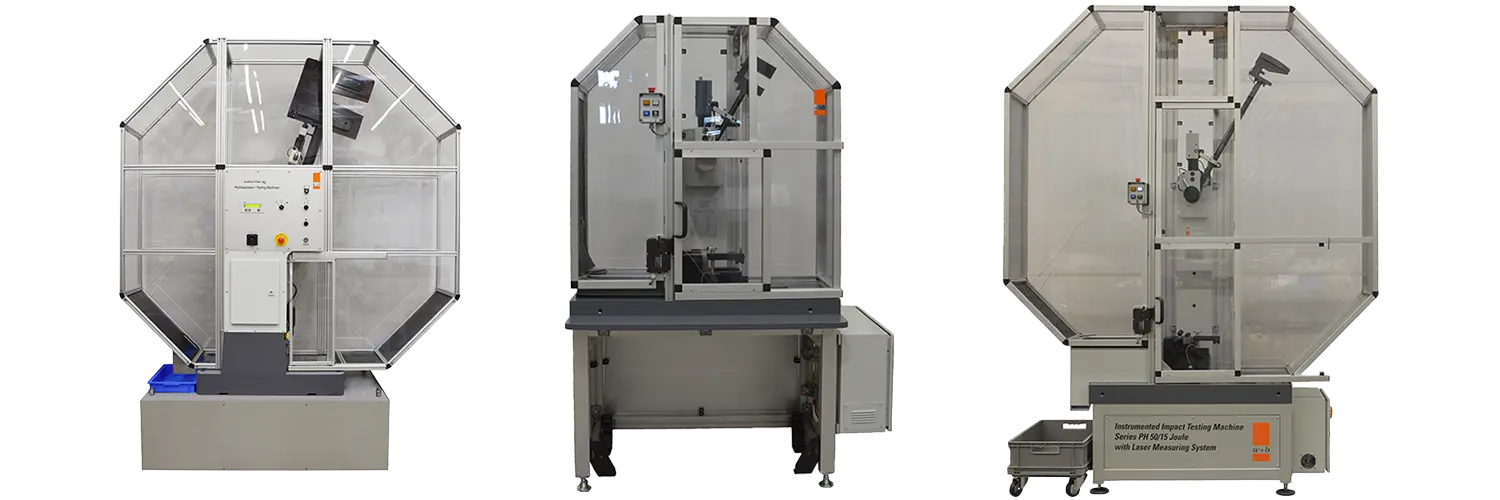

為您的應用選擇合適的擺錘式衝擊試驗機


衝擊試驗已在材料與部件測試領域中佔有穩固的地位，其測定的性能是材料基本特性描述的一部分。多年來，我們一直提供高品質的衝擊試驗設備。產品線包括金屬擺錘式衝擊試驗機和塑膠擺錘式衝擊試驗機，能量範圍從僅幾焦耳到 900 焦耳(J)的擺錘式衝擊試驗機。

樣品溫控箱和試樣匣可確保精確的試樣製備和符合標準的測試。

將自動化解決方案與我們的衝擊試驗機結合使用，可進一步提高測試過程的可靠性並提升成本效益。

我們的衝擊試驗機有傳統型（非儀器化）和儀器化兩種版本，儀器化測試整個衝擊過程中記錄詳細的力-時間或力-位移曲線。

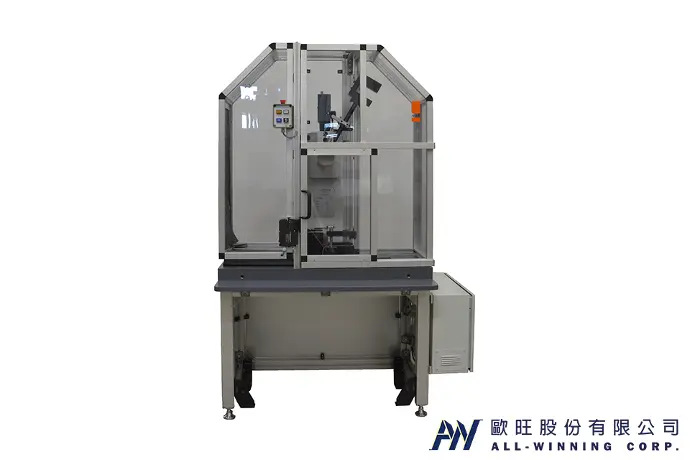

50J 焦耳 桌上型衝擊試驗機

50J 焦耳桌上型衝擊試驗機

  • 用於塑膠產業

  • 最大能量：50焦耳(J)

  • 測試種類：

    • Charpy

    • Izod

    • Impact Tensile

    • Brugger tests

  • 儀器化試驗 ISO 179-2

詳細介紹

75J 焦耳 桌上型衝擊試驗機

75J 焦耳 落地型衝擊試驗機

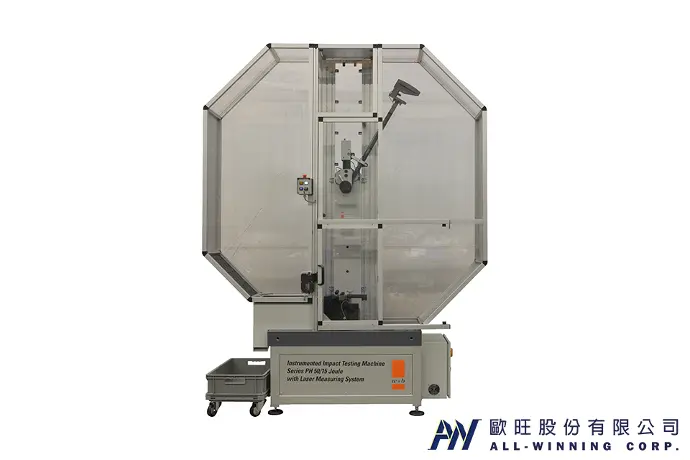

PH Version CHV Expandable Pendulum Impact Tester up to 75 Joule

詳細介紹

900J 焦耳 桌上型衝擊試驗機

900J 焦耳 落地型衝擊試驗機

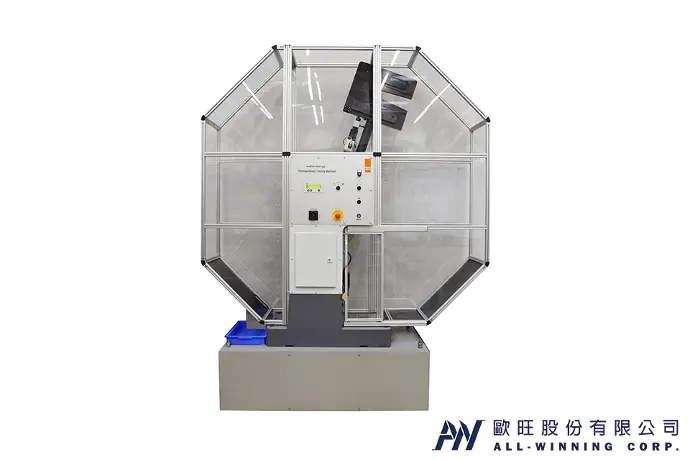

PH Version CHV Expandable Pendulum Impact Tester up to 900 Joule

詳細介紹

擺錘衝擊試驗：國際標準、樣品與儀器要求

擺錘衝擊試驗機是進行衝擊測試的常用設備，並有多項國際標準對其進行規範。這些標準詳細規定了產品的測試方法、樣品製備要求，以及測試儀器的設計與驗證規範。

測試標準的分類與內容

測試標準主要可分為兩類：
  • 產品/方法標準：這些標準針對特定產品或材料，詳細描述了衝擊測試的方法，包括：
    • 樣品製備：如何切割、加工和準備測試樣品。
    • 測試程序：衝擊測試的具體步驟、條件和環境要求。
    • 結果評定：如何記錄和分析測試結果。
  • 儀器標準：這類標準則專注於衝擊測試設備本身，規定了：
    • 設備設計：衝擊試驗機的結構、組件和功能要求。
    • 技術參數與允差：如擺錘的能量、衝擊速度、測量精度等。
    • 設備驗證與校準：確保儀器性能符合規定的方法。
值得注意的是，一般而言 ASTM（美國材料試驗協會）標準 通常不會明確區分產品、方法與儀器標準，它們傾向於將這些要求整合在單一標準文件中。這與 ISO 等其他國際標準組織的分類方式有所不同。


金屬材料的衝擊測試過程中，透過精密儀器捕捉詳細的力與變形數據。雖然 ISO 179-2 標準主要是針對塑膠的儀器化簡支樑衝擊測試，但其原理和測量特性對於理解金屬的儀器化衝擊測試同樣具有參考價值。

儀器化衝擊測試的重要性

透過這些詳細的力-時間或力-位移曲線以及衍生出的參數，金屬儀器化衝擊測試能提供：
  • 更深入的斷裂行為分析：不僅知道材料是否斷裂，還能了解斷裂過程中的細節，如裂紋萌生和擴展的階段。
  • 斷裂機理研究：有助於分析金屬材料是表現為韌性斷裂、脆性斷裂還是混合模式斷裂。
  • 材料優化：為新材料開發、材料改進和品質控制提供更精確的數據支持。
儘管 ISO 179-2 主要針對塑膠，但在金屬領域，也存在類似的儀器化衝擊測試標準（如 ASTM E23 等），它們同樣會測量這些關鍵參數，以全面評估金屬材料的動態力學性能和抗衝擊能力。


非儀器化衝擊試驗機與儀器化衝擊試驗機之間的主要區別，在於它們如何測量衝擊過程中的數據以及因此能提供的資訊深度。

非儀器化衝擊試驗機

  • 原理： 這種傳統的衝擊試驗機，通常是擺錘式的。它透過比較擺錘在撞擊試樣前後的高度差，來計算試樣在斷裂過程中吸收的能量。基於能量守恆定律，擺錘損失的位能轉換為試樣吸收的能量。
  • 測量結果： 主要提供吸收能量（或稱衝擊功、衝擊強度）這一單一數值。這個數值直接與材料的脆性相關，因為脆性材料吸收的能量通常遠低於韌性材料。
  • 優點：
    • 設備相對簡單，成本較低。
    • 操作直接，易於執行。
    • 適用於快速的品質控制和材料篩選。

儀器化衝擊試驗機

  • 原理： 儀器化衝擊試驗機的機械結構與非儀器化試驗機相似，但其擺錘或衝擊頭上配備了力感應器（或其他數據採集裝置，如位移感應器），並連接到高速數據採集系統。這些感應器能夠連續記錄衝擊過程中力、位移隨時間的變化。
  • 測量結果： 除了吸收能量外，儀器化測試能提供豐富的高速應力/應變數據和斷裂機械特性數據，例如：
    • 最大力 (Maximum Force)：試樣能承受的最高載荷。
    • 偏轉最大力 (Deflection at Maximum Force)：達到最大力時的變形量。
    • 能量達到最大的力 (Energy to Maximum Force)：材料開始屈服或達到最大強度前吸收的能量。
    • 斷裂時的變形 (Deflection at Break)：試樣完全斷裂時的總變形量。
    • 斷裂時的能量 (Energy at Break)：試樣完全斷裂所吸收的總能量。 這些數據使我們能夠繪製力-時間曲線或力-位移曲線，從中分析材料的動態響應。
  • 優點：
    • 能夠區分延展性和脆性失效：透過曲線分析，可以清楚看到材料是突然斷裂（脆性）還是經過明顯塑性變形後才斷裂（延展性）。
    • 提供斷裂機理的深入洞察：能夠測定材料的失效模式，而不僅僅是最終的失效能量。例如，可以識別裂紋萌生和擴展的階段。
    • 數據更精確、詳細，有助於材料研發、性能優化和嚴格的品質控制。
非儀器化衝擊試驗提供一個快速、粗略的能量吸收值，而儀器化衝擊試驗則提供了衝擊過程中詳細的力學響應數據，能更深入地分析材料的失效行為和機理。
